藍牙技術原理及其在汽車領域中的應用

藍牙是一種支持設備短距離通信（通常10米內）的無線通信技術，也是無線個域網（WPAN，WirelessPersonal Area Network）的主流技術，可支持包括移動電話、PDA、無線耳機、筆記本電腦、相關外設等眾多設備之間進行數據通信。藍牙能夠有效簡化移動通信終端設備之間及設備與因特網之間的通信，從而使數據傳輸變得更加迅速高效。

隨著科學技術的發展，藍牙技術發揮著越來越大的作用。藍牙技術與人們生活息息相關，人們對藍牙的需求、依賴日益增強。本文分析了藍牙技術原理，探討了藍牙技術在汽車領域中的應用。

一、藍牙技術原理

1.1 藍牙協議棧

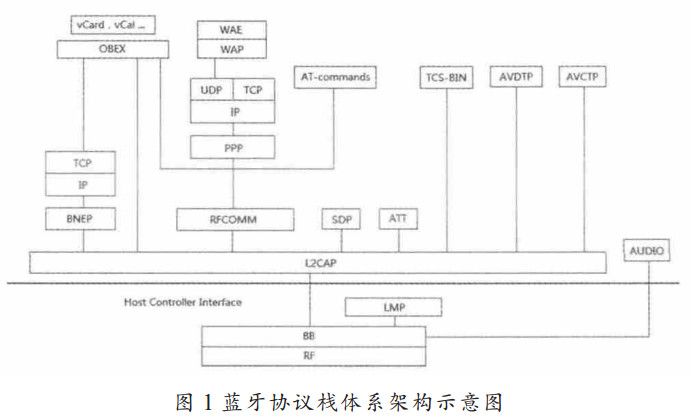

圖1給出了藍牙協議棧體系架構示意圖。藍牙協議的目標是允許遵循規范的應用能夠進行相互操作，為實現互操作，相互通信的設備上的應用必須以同一協議棧運行。到目前為止，藍牙協議已經有1.0、1.1、1.2、2.0、2.1、3.1、4.0、4.1等版本。隨著協議的演進和技術發展，數據速率逐步提升。1.0版藍牙為基本碼率（BR，Basic Rate），最大物理層數據速率為1Mbps；2.0版本為增強碼率（EDR，Enhanced Data Rate），其物理層數據傳輸率增至2Mbps或3Mbps；3.0版本引入交替射頻技術（AMP，Alternative MAC PHY），利用IEEE 802.11實現了高達數100Mbps的物理層數據速率。4.0版引入了低功耗藍牙（BLE，Bluetooth LowEnergy）。從協議支持角度看，藍牙設備基本可以分為三類：經典設備、雙模設備（同時支持經典藍牙和BLE）、單模設備（僅支持BLE）。單模設備被稱為Bluetooth Smart，雙模設備則被稱為Bluetooth SmartReady。應當注意的是，單模設備僅能與雙模設備通信，而不能與經典藍牙通信。

（1）無線射頻（RF，Radio Frequency）層定義了頻段與信道安排、工作在此頻段的發射機和接收機應滿足的要求等，實現了數據流的過濾和傳輸。

基帶（BB,Baseband）層協議提供兩種物理鏈路：面向連接的同步方式（SCO，Sychronous Connection-Oriented）和無連接的異步方式（ACL，Asychronous Connection-Less）。

鏈路管理協議（LMP，Link Manager Protocol）負責鏈路的建立、控制和鏈路安全。LMP通過連接的發起、交換、核實來進行身份驗證和加密，通過協商確定基帶數據分組大??；LMP控制無線設備的節能模式和工作周期。

主機控制接口（HCI，Host Controller Interface）是底層硬件與上層協議之間的接口，提供了訪問基帶、鏈路控制器、鏈路管理器、狀態寄存器等硬件功能的指令。

（2）邏輯鏈路控制和適配協議（L2CAP，LogicalLink Control and Adaptation Protocol）屬于數據鏈路層，L2CAP為上層協議提供面向連接和無連接的數據服務，功能包括協議的復用能力、分組的分割與重組以及服務質量的傳遞。L2CAP允許高層協議以64K字節收發數據分組，L2CAP只支持ACL。LMP消息發送比用戶信息優先級更高，所以LMP發送的消息不會因為L2CAP通信延遲。LMP主要用于控制數據傳輸，而L2CAP則向上層提供分組數據包傳輸和控制。

（3）藍牙電話控制協議（TCS-BIN）定義了用于藍牙設備間建立語音和數據呼叫的呼叫控制信令，并處理TCS設備的移動性管理過程。AT-commands定義了一套多用戶模式下用于控制移動電話和調制解調器的命令。

（4）AVCTP（Audio/Video Control Transport Protocol）描述了A/V設備的交換消息傳輸機制。AVDTP（Audio/Video Distribution Transport Protocol）定義了A/V流的協商、建立及傳輸機制。

（5）服務發現協議（SDP，Service Discovery Protocol）是一種基于客戶/服務器結構的協議，客戶機應用通過SDP發現存在的服務器及其屬性。SDP只提供發現服務的機制，但不提供使用這些服務的方法。幾乎所有的藍牙設備支持SDP協議，而只做Client的藍牙設備除外。

（6）線纜仿真協議RFCOMM協議是基于歐洲電信標準協會的技術標準（ETSI）07.10的一個串口仿真協議。RFCOMM協議提供了在L2CAP上的RS-232串口的仿真。

（7）屬性協議（ATT，Attribute protocol）是4.0版為BLE引入的，允許設備以“屬性”方式向其他設備展現設備能力。

（8）藍牙網絡封裝協議（BNEP，Bluetooth Network Encapsulation Protocol）通過L2CAP直接承載IPv4/IPv6。

（9）OBEX定義了數據對象及交換這些對象的通信協議，OBEX也用于IrDA仿真。藍牙協議1.0版本中OBEX由RECOMM承載，而在BR/EDR中OBEX則是基于BNEP承載的TCP/IP之上的。

1.2 藍牙應用場景與Profile

如圖1所示，根據協議目的及其與藍牙技術聯盟（SIG）的關聯程度，藍牙協議可以歸納為以下幾類：

（1）藍牙核心協議（Bluetooth Core Protocols），包括RF、BB、LMP、L2CAP、SDP和AUDIO；（2）適配協議，包括RFCOMM、ATT和BNEP；（3）電信控制協議（Telephony Control Protocols），包括TCS Binary和AT-commands；（4）A/V控制協議，包括AVCTP和AVDTP；（5）引用協議（Adopted Protocols），包括PPP、UDP/TCP/IP、OBEX、WAP/WAE、vCard/vCal以及IrDA。針對特定藍牙應用場景（Bluetooth Usage Models），為了更容易地保持藍牙設備之間的兼容和互操作，藍牙規范引入了Profile。

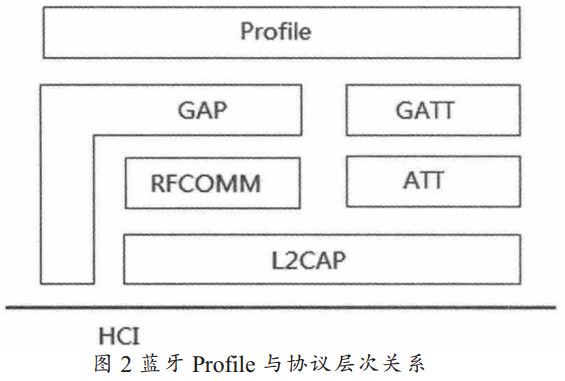

Profile定義了某應用場景所覆蓋協議及支持藍牙設備通信所必需的特征，最基本的Profile為通用訪問應用（GAP，Generic Access Profile）和通用屬性應用（GATT，Generic Attribute Profile），GAP承載傳統BR/EDR，而GATT承載BLE。圖2說明了藍牙協議與Profile的層次關系。

除了GAP外，常用的Profile還有SDAP（ServiceDiscovery Application Profile）、SPP（Serial Port Profile）、GOEP（Generic Object Exchange Profile）。在藍牙開發門戶（http://developer.bluetooth.org）上可以查到藍牙技術聯盟采納的Profile列表，下文提到的免提應用協議框架HFP就是其中之一。

1.3 典型的藍牙系統框架

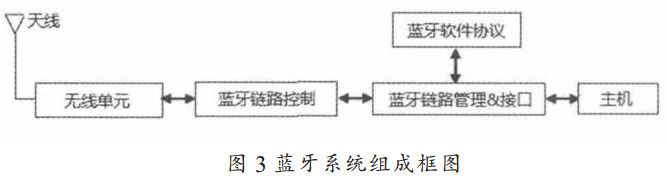

典型的藍牙系統包括無線單元、鏈路控制器、鏈路管理及接口、軟件協議以及主機終端（圖3）。

如圖3所示，主機終端負責功能模塊及藍牙通信控制，其它模塊實現藍牙通信。

實際應用中，通常將集成若干藍牙功能的芯片基本電路集合稱為藍牙模塊，在藍牙模塊的基礎上進行后續開發，極大簡化了藍牙應用開發。

世界各大芯片廠商正在積極投入力量進行藍牙模塊的研發與測試，推出了覆蓋不同協議棧層次的藍牙模塊。譬如，英國的CSR即擁有或曾經擁有三種藍牙模塊，HCI ROM、HCI RFCOMM ROM和Full embedded solution。

（1）HCI ROM僅覆蓋HCI以下協議層，硬件HCI接口通常使用UART/USB/SDIO，而圖1中L2CAP協議層之上需要軟件實現并運行于外置的處理器上。
（2）HCI RFCOMM ROM和HCI ROM的區別在于，它將RFCOMM和L2CAP集成到芯片中，這樣可以降低主機處理器的代碼量，但是數據吞吐率會受到影響。
（3）Full embedded solution覆蓋藍牙所有協議層，目前最流行的是這種藍牙模塊。

二、藍牙技術在汽車領域中的應用

隨著藍牙技術的成熟和發展，藍牙技術得到了越來越廣泛的應用，其中汽車領域是應用最活躍的領域之一。根據ABI Research的統計，預計到2017年，將有六千萬輛汽車搭載藍牙技術，與2013年相比，市場成長率增加了47%。

2.1 車載免提系統

車載免提系統是藍牙技術在汽車領域的典型應用。該系統以手機為網關，支持藍牙功能的手機可以放在以車載免提系統為圓心的10米范圍內的任一地方，可以自動連接上手機，通過車內麥克風和音響系統實現全雙工免提通話。

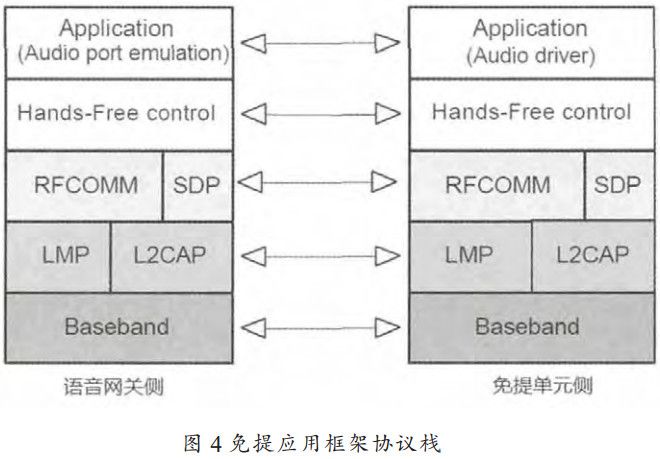

車載免提應用框架（HFP，Hand Free Profile）規范了移動電話通過藍牙與免提設備（車載或頭戴）交互所需的最小功能集，免提應用框架協議棧如圖4所示。HFP定義了兩種角色：語音網關（AG，AudioGateway）和免提單元（HF，Hand-free）。其中，語音網關提供了音頻輸入輸出及其控制，典型的語音網關是藍牙手機；免提單元提供遠程控制功能，可以利用車載免提設備。

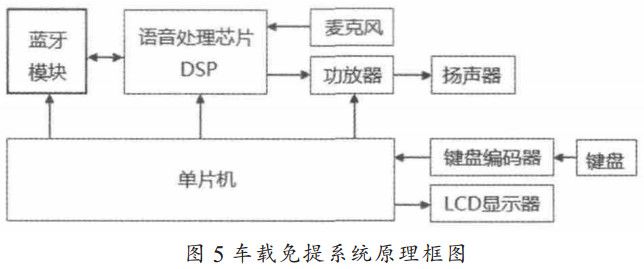

圖5給出了車載免提系統的一種實現。

2.2 基于藍牙OBD的汽車檢測系統

車載診斷系統（OBD，On-Board Diagnostics）能在汽車運行過程中實時監測發動機電控系統及車輛的其它功能模塊的工作狀況，如發現工況異常，則根據特定算法判斷出具體的故障，并以診斷故障代碼形式存儲在系統內的存儲器上。隨著車輛的各種傳感器及電子化程度的提高，OBD增加了各種項監測功能。

作為車載監控系統的通信接口，OBD接口除了讀取故障碼以供修車外，還能提供油耗記錄、電池電壓、空燃比、節氣門開度、爆震數量等數據。通過專用的數據線可以將數據讀取出來再顯示到配套的顯示屏上，更方便的方式是藍牙OBD接口適配器加智能手機端軟件。目前市場上推出很多種藍牙OBD模塊，通過藍牙將OBD接口讀取的數據傳輸?shù)街悄苁謾C端，再通過手機端的軟件呈現給使用者。

2.3 藍牙后視鏡

藍牙后視鏡是在汽車后視鏡上加入藍牙技術，使后視鏡增加免提通話功能，有來電時，會在后視鏡上顯示來電號碼，與汽車音響協同工作以獲得更高的通話品質。

總結

除汽車領域外，藍牙技術的典型應用領域還有無線辦公、信息家電、醫療設備、學校教育和工廠自動控制等?？梢灶A見，隨著技術的進步、生產成本的下降，藍牙技術的應用領域會愈加擴大，將進一步改變?nèi)藗兊纳钆c工作方式，顯著提高生活、工作質量。
