帶屏紋身機方案開發
紋身機用于將墨水置于物體、物品或人的皮膚的表面以下。而在紋身已是現代社會一項比較時髦也比較傳統的裝飾方法，在一些民族中，一些人身上有著大面積的紋身。
一、紋身機的工作原理

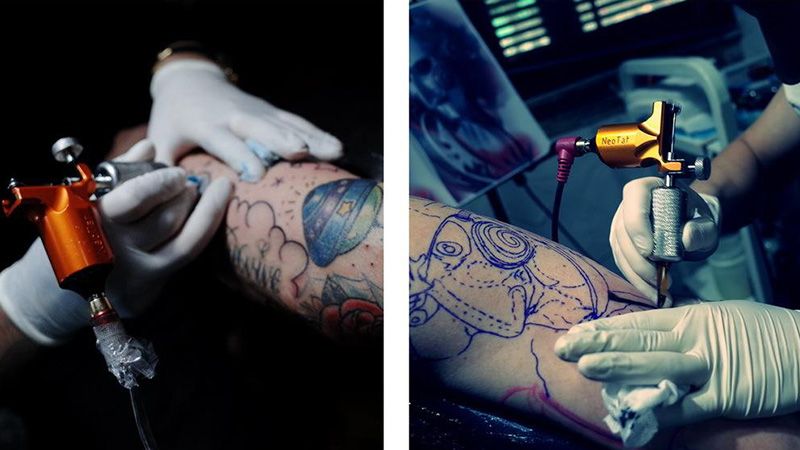

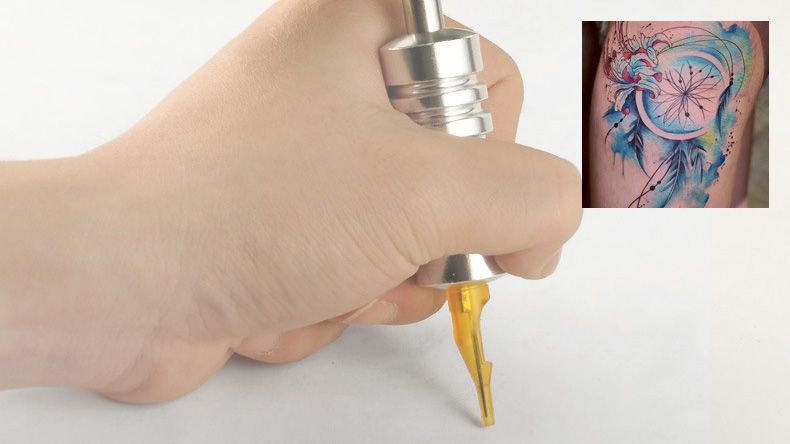

紋身機使用針或針狀物刺穿表面，并將墨水置于表面以下。馬達紋身機是以轉子馬達作為驅動，帶動紋身針做直線運動，通過穿刺皮膚的永久層并且同時注入有色顏料，將標記、繪畫、字母、符號或其它圖案蝕刻在身體上。馬達紋身機通過調整電流來改變紋身機動力大小。
紋身機還搭配一個腳踏板設備控制開關與紋身過程，二者之間采用2.4G方式進行通訊聯動。紋身機上面有顯示屏供用戶操作，有些版本還會有手機APP協同工作。
二、帶屏紋身機方案的規格參數
主控：支持BLE；支持QSPI或SPI接口；支持PWM；內存1M以上。
顯示屏：AMOLED或者TFT顯示屏（1-3英寸）。
電機：直流無刷電機，功率為3w-9w。
傳動頻率：25-140Hz。
噪音等級：小于70dbA。
電源IC：支持PWM及升降壓功能（2V-12V）；支持低功耗，深度休眠，空載帶載工作等不同運行狀態的功耗管理方案；提供電池電量查詢功能，電量不足時可采用不同方式提示；有短路保護、過熱保護
（1）開關鍵
開關機：長按3秒，氛圍燈呼吸變換顏色；與暫停/啟動機組合共用。
暫停/啟動：短按，操作信息同步傳輸APP/APP可控制調節。
（2）模式鍵
穩定模式：暫停狀態撥動撥扭按鍵切換模式(PWM調節)。與加減檔按鍵組合共用。操作信息同步傳輸APP/APP可控制調節。
響應模式，暫停狀態撥動撥扭按鍵切換模式（升降壓）。與加減檔按鍵組合共用。操作信息同步傳輸APP/APP可控制調節。
（3）換擋鍵
左撥減檔，右撥加檔（工作狀態可調節），與模式選擇鍵組合共用。設定5-12檔，整數間有0.5檔位可調節。
三、紋身機的腳踏板工作說明
1， 腳踏板可以隨時跟換電池（兩節7號電池串聯）。
2， 腳踏板不設電源開關機鍵，腳踏板藍牙始終處于尋址狀態，一旦和紋身機連接，腳踏板進入工作模式，一旦斷開藍牙，立即進入省電模式。
3， 腳踏板分左右兩個按鍵區域，同一區域的所有按鍵功能一樣，觸發任何一個實現相同動作。
4， 工作模式：工作模式可以在紋身機的pedal頁和APP里設置選擇，共四個模式
模式1：保持模式：左中右三個區域的按鍵功能相同，都是踩下電機動作，放開電機停止動作，需要持續踩。
模式2：瞬時模式：左中右三個區域的按鍵功能相同，都是踩一下電機動作，不需要持續踩，下次再踩一下電機停止動作。
模式3：調速模式。
模式3：換擋模式。
四、紋身機與腳踏板RF通訊流程
關于紋身機與腳踏板RF通訊流程，定義如下：
1、腳踏板發射RF信號，紋身機接收RF信號的接收者。每個紋身機與每個腳踏板都有各自的ID。
2、初次配對:短按腳踏板兩下進入配對模式，10s內沒有配對上自動睡眠（配對狀態最多持續10s，如期間配對成功，則立刻退出配對狀態，進入通訊狀態），這時打開第一臺紋身機，將2.4G的配對狀態開關打開（打開開關后內紋身機處于配對狀態，若無配對，則10秒后退出配對狀態進入通訊狀態，如果配對成功，則立刻退出配對狀態，進入通訊狀態），腳踏板連接上紋身機，并記住對方的ID。如果需要配對多臺紋身機時，則把第一臺紋身機關掉，打開第二臺紋身機，并把其2.4G的配對狀態開關打開，這時，短按腳踏板兩下使腳踏板也進入配對模式，就自動連上并記住對方ID。以同樣的方法可以完成更多紋身機的配對，但是腳踏板只能記住最近配對的三臺紋身機ID。
3、更換腳踏板：紋身機只能記憶一個腳踏板的ID。如果用戶想讓紋身機配對另一個腳踏板，可以打開紋身機里2.4G配對狀態開關，這樣紋身機就進入了配對模式，這時連擊此腳踏板按鍵兩次，腳踏板也進入配對狀態，紋身機和需要配對的腳踏板就自動連上并記住對方的ID了。
4、腳踏板內含記憶IC芯片，斷電后可以保存記憶的3臺紋身機ID信息。
5、腳踏板：腳踏板上電自動睡眠，睡眠狀態功耗為0.3mW,按下按鍵的瞬間喚醒腳踏板,喚醒后功耗為30mW，喚醒10S后自動進入休眠狀態。
6、無電源開關，無低壓報警器，帶雙色指示燈，工作時正常情況下不亮，低壓時紅燈閃，充電時欠充為紅色，充滿綠色。
